A agitação eletromagnética para lingotamento contínuo tornou-se um processo necessário para lingotamento contínuo de alta eficiência e qualidade, o que pode efetivamente melhorar a estrutura interna do cordão de fundição, bem como reduzir a segregação central, eliminar o encolhimento central e aumentar a proporção de grãos exquiaxiados.
oAgitador eletromagnético de fio （S-EMS）pode não apenas gerar grãos exquiaxicados, mas também homogeneizar a composição do soluto no centro do cordão, minimizando assim a segregação central do cordão fundido.
Aqui está o conteúdo:
Princípio de funcionamento do agitador eletromagnético de fio de placa (S-EMS)
Tipos e características gerais de agitador eletromagnético de cabo de placa (S-EMS)
Tecnologia de agitação eletromagnética em rolo com halta intensidade magnética

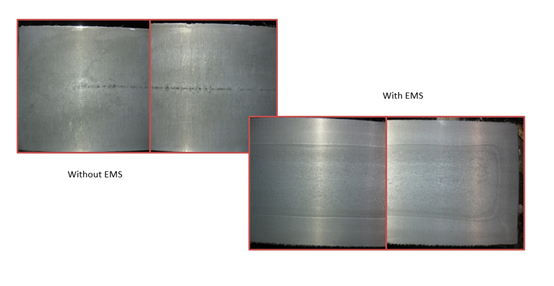

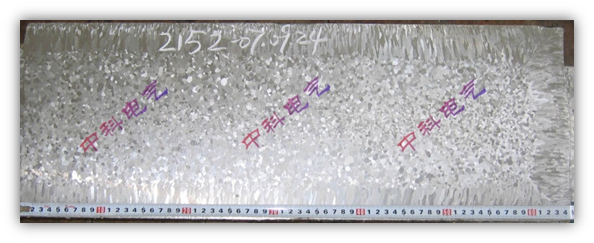

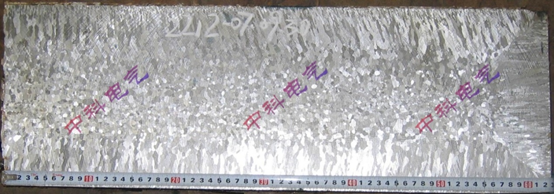

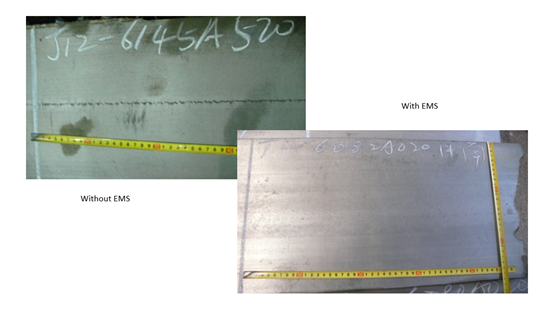

Efeito metalúrgico
Um par de agitadores eletromagnéticos de campo magnético de ondas viajantes instalados frente a frente em uma posição adequada na zona de resfriamento secundária da placa.Será gerado um campo magnético alternado B correspondente ao pólo NS, que se move na mesma direção a uma determinada velocidade (campo magnético de onda viajante).O campo magnético de onda viajante B irá induzir uma corrente induzida no fio, e esta corrente irá interagir com o campo magnético de onda viajante B para gerar força eletromagnética F no aço fundido do fio.A direção de F é sempre a mesma do campo magnético da onda viajante.(Por favor, veja a Fig.1)

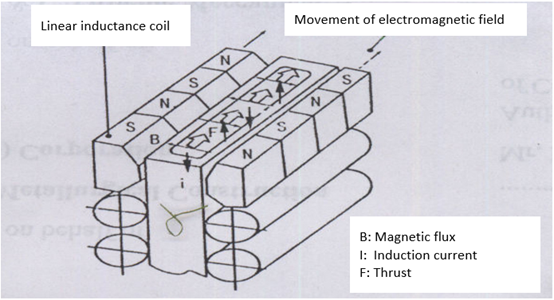

Fig.1 Princípio de funcionamento do agitador eletromagnético
A força eletromagnética F empurra o aço fundido no cordão de fundição para se mover de uma superfície estreita do cordão de fundição para a outra.Quando o aço fundido em movimento atinge a superfície estreita, ele formará um laço para cima e para baixo ao longo da direção do desenho, formando assim um campo de agitação em forma de borboleta.A área de agitação superior e inferior é cerca de 2-3 vezes a largura do prato.(Ver Fig. 2)

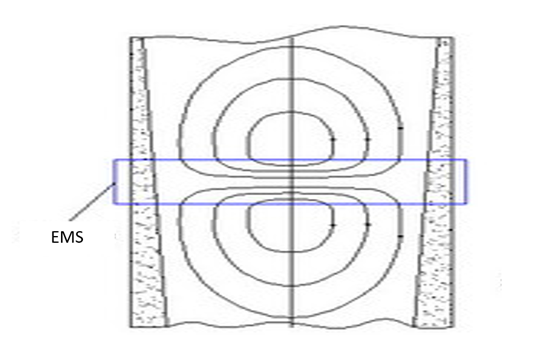

Fig.2 Campo de fluxo do aço fundido agitado
Existem 3 tipos de agitador eletromagnético de cabo de placa (S-EMS), e as principais características técnicas são as seguintes:
Modelo | Pólo magnético inserido | Rolo traseiro | Tipo de rolo (rolo EMS com alta força magnética) |
Quantidade de bobina | 2 peças instaladas frente a frente para formar um par | 1 peça instalada em um único lado | 4 peças de rolo formando 2 pares |
Enrolamento indutor | Enrolamento de tubo de cobre, tipo Cramer | Enrolamento de tubo Cooper, tipo iterativo | Enrolamento de fio cobre plano, tipo Cramer |
Atual | 2 × 700A | 2000A 以上 Acima de 2000A | 2 × 400A |
Impulso eletromagnético central | 100 mmFe | 35-60 mm Fe | 1 par ： 60 -80 mmFe; 2 pares em paralelo: 100-120 mmFe |
Lado do efeito | Arco interno e externo | Lado único | Arco interno e externo |
Posição de instalação | Pode ser instalado de Seg.1 a Seg.6. | Adequado para ser instalado em área de arco reto, mas a posição não pode ser ajustada |
Pode ser instalado no final do arco reto e Seg.1 a Seg.6. |
Modificação no segmento | O segmento especial é necessário. A estrutura da fileira de rolos precisa ser alterada. | A estrutura da linha de rolos permanece inalterada, mas a estrutura do lingotamento contínuo precisa ser alterada. | Quase nenhuma mudança no segmento e na estrutura de lingotamento contínuo. |
Vantagens | Com alta intensidade eletromagnética, pode ser aplicado para agitar vários tipos de aço; A posição de instalação pode ser ajustada de forma flexível de acordo com os diferentes tipos de aço; Longa vida útil. | A estrutura da fila de rolos permanece inalterada; A vida útil é longa. | Com alta intensidade eletromagnética, pode ser aplicado para agitar os principais tipos de aço; 2 pares instalados em paralelo podem ser aplicados para a agitação de todos os tipos de aço; A posição de instalação pode ser ajustada de forma flexível de acordo com os vários tipos de aço. |
Desvantagens | O segmento precisa ser customizado; A distância do rolo aumentou; Causa protuberância. | Baixa intensidade eletromagnética; A posição de instalação não pode ser ajustada. | A vida útil não é longa; A manutenção é inconveniente. |
O núcleo de ferro em forma de E é projetado para ser um núcleo de ferro cilíndrico sem dentição e um anel de proteção magnética é instalado nas laterais, exceto na superfície de trabalho do rolo agitador eletromagnético.A estrutura típica é mostrada na figura a seguir (consulte a Fig.3)
1: Anel de proteção de magnetismo;2: enrolamento;3: Núcleo de ferro cilíndrico
Fig.3 Estrutura típica
Mudar o núcleo de ferro em forma de E para um núcleo de ferro cilíndrico sem dentição pode maximizar a utilização do espaço do enrolamento e aumentar a área magnética do núcleo de ferro, aumentando assim a força do campo magnético e aumentando a intensidade eletromagnética.
Adicionar um anel de proteção magnética nas laterais do rolo de agitação eletromagnética diferente da superfície de trabalho pode evitar que o magnetismo vaze da direção reativa, aumentando assim muito a força do campo magnético da superfície de trabalho e aumentando a intensidade eletromagnética.
