Embora a física básica de um eletroímã de elevação – conduzindo uma corrente elétrica através de um fio enrolado – seja ensinada no ensino médio, a aplicação desse princípio para mover com segurança cargas industriais de várias toneladas requer uma engenharia precisa. Para gerentes de instalações, equipes de compras e engenheiros industriais, é fundamental compreender como esses dispositivos geram, concentram e liberam força magnética. Você precisa desse conhecimento para avaliar adequadamente a adequação do equipamento e garantir a segurança rigorosa no local de trabalho.
Este guia analisa a complexa mecânica interna dos eletroímãs de elevação industrial. Traduzimos a física bruta em critérios de avaliação acionáveis para suas decisões diárias de manuseio de materiais. Ao aprender esses princípios básicos, você poderá compreender melhor os limites operacionais, evitar incompatibilidades dispendiosas de equipamentos e proteger seu pessoal contra riscos evitáveis no chão de fábrica.
Os eletroímãs de elevação dependem de uma fonte de alimentação CC contínua para manter seu campo magnético; a interrupção da energia libera instantaneamente a carga, a menos que sistemas de backup estejam instalados.
A capacidade de elevação é fortemente ditada por variáveis do mundo real, principalmente o “entreferro” (ferrugem, pintura, irregularidade da superfície) e a espessura do material alvo.
A gestão térmica é a principal restrição operacional; exceder o ciclo de trabalho especificado do ímã leva ao superaquecimento, o que degrada o isolamento da bobina e reduz permanentemente a força de elevação.
A avaliação de um eletroímã de elevação requer a correspondência entre a pegada do ímã e o design do pólo (por exemplo, circular, retangular, bipolar) com o formato específico e a liga da carga.
Para avaliar equipamentos de manuseio de materiais, devemos primeiro compreender a física fundamental em jogo. Escalamos a Lei de Ampere para um nível industrial para criar um imenso poder de elevação.

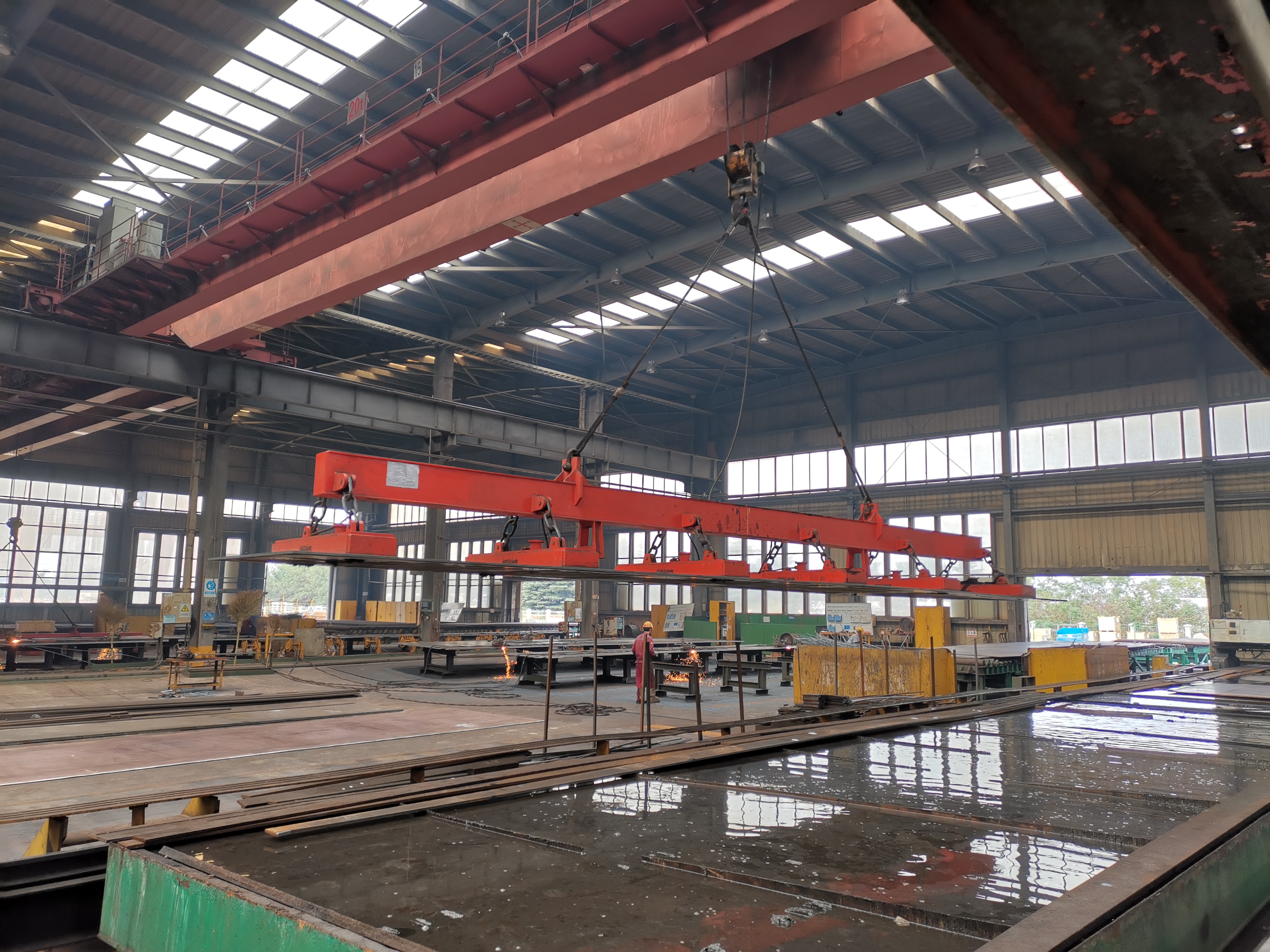

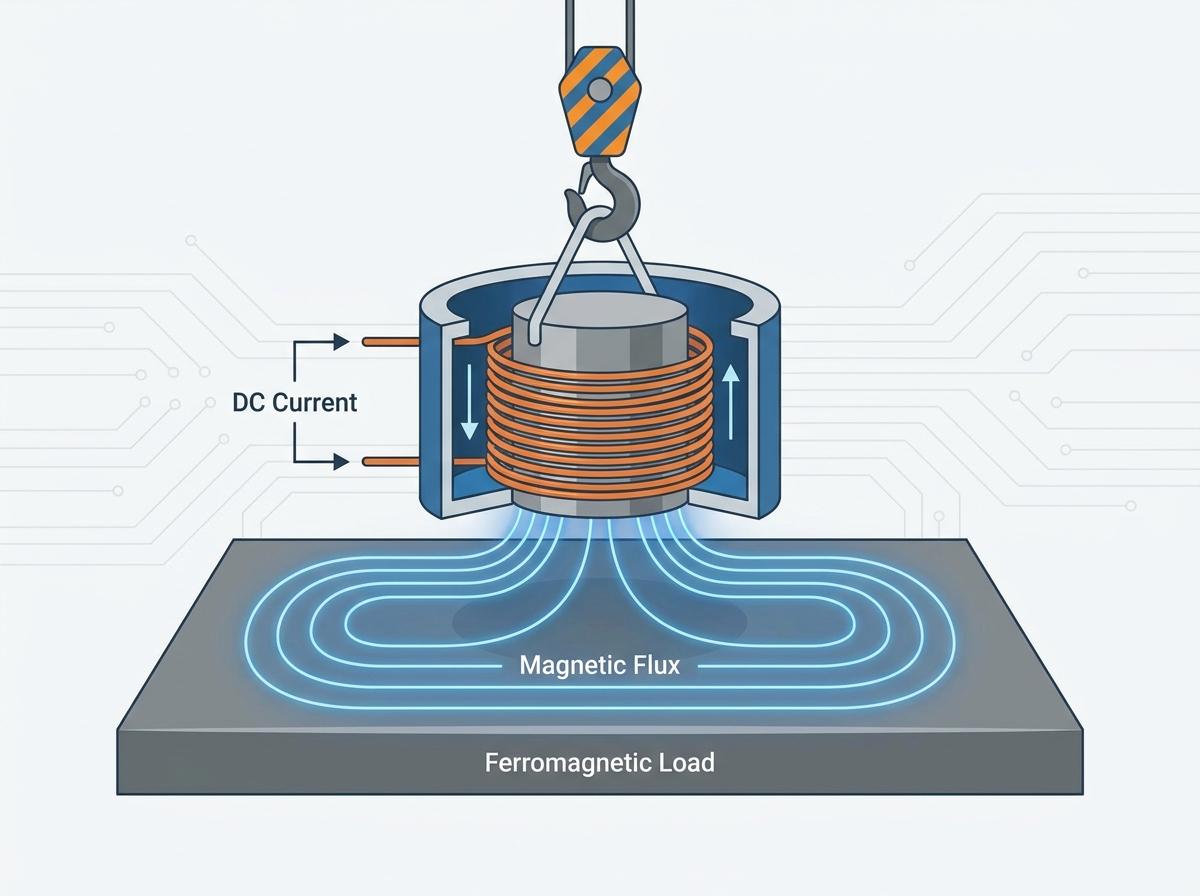

A passagem de corrente contínua (CC) através de um fio condutor cria um campo magnético. Em um eletroímã de elevação , os engenheiros enrolam firmemente fios de cobre ou alumínio em bobinas enormes. Este enrolamento apertado concentra o campo magnético. Uma corrente mais alta ou um número maior de voltas de fio produz uma força magnética proporcionalmente mais forte. No entanto, uma bobina vazia não consegue levantar placas de aço pesadas sozinha. Precisa de um meio para amplificar e direcionar a força.
Os engenheiros colocam um núcleo de aço sólido dentro da bobina de fio. Este núcleo interno atua como um amplificador enorme. Quando a eletricidade flui através da bobina, o campo magnético alinha os domínios atômicos dentro do núcleo de aço. Este alinhamento multiplica exponencialmente a intensidade do campo magnético.
O material do núcleo deve possuir uma propriedade física específica chamada “baixa retentividade magnética”. Este termo significa que o aço deve perder instantaneamente seu magnetismo quando você corta a energia elétrica. A alta retentividade faria com que o núcleo permanecesse magnetizado. Se isso acontecesse, os operadores não conseguiriam largar as cargas com precisão. Imagine um guindaste de ferro-velho incapaz de liberar metal triturado porque o ímã permanece ligeiramente ativo. A baixa retentividade garante uma liberação imediata e limpa no segundo em que o controlador corta a tensão.
Um eletroímã funciona como um circuito magnético aberto procurando uma maneira de se fechar. A pesada caixa de aço direciona as linhas de fluxo magnético para baixo em direção à face inferior do ímã. Quando você coloca uma carga de aço abaixo dela, as linhas de fluxo entram na carga e viajam através dela para retornar ao pólo oposto do ímã. A carga torna-se efetivamente uma parte física temporária do circuito fechado do ímã. Este fluxo contínuo de linhas de fluxo é o que liga a carga pesada à face do ímã.
Cada componente estrutural dentro de um eletroímã de elevação serve a um propósito específico. Estas unidades devem sobreviver a abusos físicos extremos, mantendo ao mesmo tempo uma delicada integridade elétrica.
A escolha do material da bobina afeta drasticamente o desempenho, o tamanho e o peso. Os fabricantes geralmente oferecem duas opções.
As bobinas de cobre oferecem condutividade elétrica excepcional. Eles geram mais força magnética por polegada quadrada em comparação com o alumínio. Essa alta eficiência permite que os engenheiros projetem ímãs menores e mais compactos. Uma área menor é altamente vantajosa quando o espaço é limitado ou quando as capacidades de peso do guindaste são rigorosas.
As bobinas de alumínio oferecem uma alternativa mais leve e econômica. No entanto, o alumínio tem menor condutividade. Para obter a mesma força de elevação que uma unidade de cobre, uma bobina de alumínio requer mais enrolamentos de fio. Esta necessidade resulta num invólucro exterior fisicamente maior. Ambos os materiais funcionam bem, mas sua escolha depende da capacidade específica do guindaste e do espaço operacional.
Tabela 1: Características da bobina de cobre versus alumínio
Recurso | Bobinas de cobre | Bobinas de alumínio |
|---|---|---|
Condutividade | Alto | Mais baixo |
Pegada Física | Compactar | Grande/volumoso |
Perfil de peso | Mais pesado por polegada cúbica | Geral mais leve para grandes construções |
Bobinas elétricas geram calor intenso. Além disso, os operadores de guindastes usam frequentemente esses ímãs ao ar livre, sob chuva ou neve. Para proteger a fiação interna, os fabricantes preenchem o espaço vazio dentro da caixa com resinas epóxi especializadas ou compostos de envasamento.
Esses compostos desempenham três funções cruciais:
Eles prendem as bobinas de fio firmemente no lugar, evitando microabrasões causadas por vibrações diárias.
Eles criam uma barreira impenetrável contra a entrada de umidade, o que evita curtos-circuitos internos.
Eles atuam como uma ponte térmica. O composto absorve o calor das bobinas internas e o transfere para o invólucro externo, onde pode dissipar-se com segurança no ar circundante.
Um ímã de elevação atua essencialmente como um martelo gigante. Os operadores rotineiramente o deixam cair diretamente sobre pilhas de sucata irregular ou placas de aço grossas. A placa inferior, muitas vezes chamada de face de impacto, suporta contato físico repetitivo e de alto impacto. Os fabricantes normalmente forjam esta placa inferior em aço com alto teor de manganês. O aço manganês realmente endurece com o impacto. Quanto mais você bate, mais dura fica a superfície. Essa durabilidade evita que as bobinas internas sejam esmagadas durante operações agressivas de manuseio de materiais.
Um eletroímã de elevação industrial não pode simplesmente ser conectado a uma tomada de parede padrão. Requer infraestrutura externa especializada. As instalações devem instalar retificadores de alta resistência para converter a energia da rede de corrente alternada (CA) em energia de corrente contínua (CC) exigida pelos ímãs. Além disso, as configurações modernas utilizam controladores avançados com recursos de tensão variável. Um controlador de tensão variável permite que um operador reduza parcialmente o campo magnético. Essa técnica é inestimável quando você precisa retirar uma única placa de aço de uma pilha de três, em vez de descartar toda a carga de uma vez.
Selecionar o equipamento certo exige olhar além dos folhetos de marketing brilhantes. A capacidade teórica de elevação de um fabricante raramente corresponde à realidade de um chão de fábrica arenoso.
Você deve abordar a “capacidade nominal” do fabricante com cautela. As instalações de teste calculam este máximo teórico em condições perfeitamente ideais. Eles usam blocos de aço limpos, planos, ultragrossos e com baixo teor de carbono. O ímã de teste atinge 100% de contato com a superfície.
No mundo real, raramente encontramos condições ideais. Você deve levar em conta as lacunas de ar. Um entreferro é qualquer barreira física que separa a face saliente do ímã do aço descoberto da carga. As lacunas de ar comuns incluem:
Tinta industrial pesada ou revestimentos epóxi.
Camadas espessas de ferrugem ou oxidação.
Escamas de laminação que sobraram do processo de forjamento.
Superfícies irregulares, formas onduladas ou placas empenadas.
Mesmo um entreferro de um milímetro pode alterar drasticamente o circuito magnético. As linhas de fluxo magnético lutam para atravessar barreiras não magnéticas. Conseqüentemente, os entreferros reduzem exponencialmente o poder de elevação real do ímã. Sempre calcule seu Limite de Carga de Trabalho (WLL) com base nas piores condições de superfície de suas cargas típicas.
Os campos magnéticos requerem um certo volume de aço para serem percorridos. Se você tentar levantar chapas metálicas muito finas usando um eletroímã de campo profundo, encontrará um fenômeno conhecido como saturação magnética. O material fino simplesmente não consegue conter todas as linhas de fluxo magnético que o ímã gera.
Quando ocorre a saturação, o excesso de fluxo magnético “perfura” a fina chapa de metal e vaza para o ar abaixo dela. Como o fluxo não está totalmente contido na carga, a força de preensão enfraquece drasticamente. O ímã pode levantar com sucesso um enorme bloco de 10 polegadas de espessura, mas deixar cair uma folha de 1/8 de polegada exatamente da mesma liga. Se sua instalação manuseia materiais finos, você deverá especificar um design magnético de campo raso. Esses ímãs especializados geram um padrão de fluxo amplo e raso que permanece preso em finas camadas de metal.
A geração de calor continua sendo o problema de engenharia mais comum no levantamento magnético. A resistência elétrica dentro das bobinas de cobre ou alumínio cria calor constante enquanto o ímã está energizado. Medimos os limites operacionais de um eletroímã usando uma métrica chamada ciclo de trabalho.
Um ciclo de trabalho define a proporção entre o tempo "ligado" e o tempo "desligado" necessário para evitar superaquecimento catastrófico. Um "ciclo de trabalho de 50%" significa que o ímã pode ser energizado por 10 minutos, mas depois deve descansar e esfriar por 10 minutos. Um "ciclo de trabalho de 75%" permite rajadas operacionais mais longas.
Você também deve compreender a diferença entre capacidades de elevação a frio e a quente. Um ímã à temperatura ambiente (um ímã frio) opera com eficiência elétrica máxima. Produz a maior capacidade de elevação possível. No entanto, à medida que as bobinas aquecem durante um turno, a sua resistência eléctrica aumenta. Este aumento da resistência reduz o fluxo de corrente, o que reduz diretamente a força de elevação magnética. Você deve sempre especificar seu ímã com base em seus parâmetros operacionais Se você dimensionar seu equipamento com base na capacidade de frio, inevitavelmente deixará cair cargas no final de um turno longo e movimentado. a quente .
Embora os eletroímãs padrão dominem a indústria pesada, eles não são a única solução disponível. Avaliar alternativas ajuda a garantir que você implante a ferramenta mais segura e eficiente para sua aplicação específica.
Gráfico: Comparação de soluções de elevação magnética
Tipo de tecnologia | Mecanismo Operacional | Melhores casos de uso | Principais desvantagens |
|---|---|---|---|
Eletroímãs Padrão | A energia DC contínua cria o campo. | Manuseio de sucata, cargas variáveis de alta frequência. | Alto consumo de energia. Cai a carga se houver falha de energia. |
Ímãs eletropermanentes (EPMs) | Pulso elétrico curto inverte a polaridade interna do ímã. | Placas de aço planas, ambientes à prova de falhas. | Custo inicial mais elevado. Baixo desempenho em sucata solta. |
Ímãs de levantamento permanente | A alavanca mecânica manual move os ímãs internos. | Oficinas mecânicas, levantamento leve localizado. | Não escalável para operações pesadas de pontes rolantes. |
As unidades padrão oferecem versatilidade incomparável. Eles são a melhor escolha para manuseio de sucata, movimentação de aparas soltas e cenários que exigem engate e desengate rápido e frequente. No entanto, eles consomem energia contínua e geram calor substancial durante longos turnos.
Os EPMs combinam as melhores características de ímãs permanentes e eletroímãs. Eles usam um pulso curto e intenso de eletricidade para inverter a polaridade dos ímãs permanentes internos. Esse pulso rápido "liga" ou "desliga" o dispositivo. Durante a elevação real, eles não requerem energia elétrica. Como não consomem energia durante o transporte, não geram calor e são totalmente à prova de falhas. Se a instalação perder energia, o EPM mantém seu controle indefinidamente. Embora altamente seguros, os EPMs são geralmente mais caros e não possuem a penetração em campo profundo necessária para lidar com sucata solta e irregular.
Esses dispositivos exigem que um operador puxe fisicamente uma alavanca mecânica para acionar o campo magnético. Eles não precisam de fonte de alimentação externa. Eles são ideais para tarefas de elevação mais leves e localizadas, como carregar um único tarugo em uma máquina CNC. No entanto, por exigirem acionamento manual, são completamente inadequados para operações remotas e pesadas de guindastes.
A implantação de equipamentos pesados de elevação magnética apresenta riscos operacionais significativos. Você deve gerenciar proativamente esses riscos por meio de protocolos de segurança rigorosos e atualizações de infraestrutura.
O principal risco comercial e de segurança associado aos eletroímãs padrão é a falha repentina de energia. Se a energia da rede for cortada, o campo magnético entra em colapso instantaneamente e o guindaste deixa cair uma carga de várias toneladas sem aviso prévio. Para mitigar este risco catastrófico, as instalações industriais devem integrar fontes de alimentação ininterruptas (UPS) ou sistemas de bateria reserva dedicados. Um sistema de backup compatível fornece um mínimo de 10 a 20 minutos de tempo de espera durante uma interrupção. Esta janela crucial permite ao operador do guindaste baixar com segurança a carga suspensa até o chão antes que as baterias se esgotem.
Os cabos de energia que passam pelas linhas do guindaste são altamente vulneráveis a danos físicos. Flexão constante, alongamento e exposição a bordas metálicas afiadas causam desgaste extremo. Cabos danificados levam a graves quedas de tensão, que enfraquecem sutilmente a força de elevação magnética ao longo do tempo. Um cabo totalmente cortado causa um curto-circuito imediato e queda de carga. Você deve implementar sistemas robustos de enroladores de cabos e aplicar inspeções visuais diárias de todos os conduítes elétricos.
Você deve operar sob a suposição de que nenhum sistema de elevação magnética é 100% à prova de falhas em todas as condições. A conformidade com a segurança exige controles administrativos rigorosos. A administração deve impor zonas rígidas de “proibição” abaixo de todo o caminho de elevação. Nenhum funcionário deve jamais andar sob uma carga suspensa magneticamente. Além disso, as equipes de manutenção devem realizar testes regulares da resistência de isolamento do ímã utilizando equipamentos de teste Megger. Os testes de rotina do Megger identificam a degradação do isolamento interno da bobina muito antes de causar uma falha operacional.
Um eletroímã de elevação é um sistema complexo e integrado, não apenas uma simples ferramenta mecânica. Seu desempenho diário depende de um equilíbrio delicado e contínuo de entrada elétrica, gerenciamento térmico e condições de carga flutuantes. A má compreensão destas variáveis compromete a eficiência operacional e a segurança das instalações.
Antes de solicitar cotações de fornecedores, recomendamos fortemente que os compradores realizem uma auditoria abrangente de carga. Documente seus tipos de materiais, espessuras precisas, condições típicas de superfície e horas de operação necessárias. Use esses dados para exigir transparência dos fornecedores. Selecione fabricantes que forneçam dados claros sobre capacidades de elevação “a quente”, em vez daqueles que apenas anunciam máximos teóricos “a frio”. Um ímã bem especificado garante um fluxo confiável de material e protege seus resultados contra paralisações inesperadas.
R: A resistência elétrica nas bobinas de fio gera calor contínuo enquanto a energia é aplicada. Os engenheiros gerenciam esse calor aderindo a ciclos de trabalho operacionais rigorosos. Eles também usam compostos de envasamento especializados para dissipação de calor dentro da caixa. O dimensionamento correto do ímã garante que ele não funcione constantemente na tensão máxima, o que ajuda a manter as temperaturas operacionais dentro de limites seguros.
R: Não. Esses dispositivos dependem inteiramente da permeabilidade magnética da carga alvo. O aço inoxidável austenítico, o alumínio, o cobre e o latão não possuem a estrutura atômica necessária para fechar um circuito magnético. As linhas de fluxo magnético não podem interagir com eles, resultando em força de sustentação zero.
R: Sem energia elétrica contínua, o campo magnético entra em colapso instantaneamente e a carga cai imediatamente. Devido a esse risco extremo, as configurações de guindastes industriais exigem sistemas integrados de backup de bateria ou unidades UPS. Esses backups seguram a carga com segurança, dando ao operador tempo para baixá-la com segurança durante uma emergência na rede.
R: O magnetismo residual é a atração magnética persistente que permanece no núcleo depois que você corta a energia. Isso pode fazer com que cargas mais leves ou sucata grudem na face do ímã. Controladores de alta qualidade resolvem isso enviando um breve pulso de corrente reversa para as bobinas. Este pulso limpa o magnetismo residual, garantindo que a carga caia de forma limpa e instantânea.
