O manuseio de materiais industriais requer muito mais do que uma compreensão básica da física magnética. As instalações de produção modernas necessitam de soluções reais e de alta capacidade. Indústrias pesadas como a siderurgia, a mineração e a construção naval enfrentam diariamente um desafio constante e de alto risco. Eles devem minimizar o tempo de montagem mecânica e, ao mesmo tempo, maximizar agressivamente a segurança do operador e a estabilidade da carga. Você não pode confiar em métodos de elevação lentos e desatualizados ao mover placas de aço de várias toneladas ou sucata irregular.
Compreender a mecânica interna de um eletroímã de elevação impacta diretamente na seleção do seu equipamento. Ele também determina a conformidade geral com a segurança e a eficiência operacional. Quando você sabe exatamente como o fluxo magnético interage com diferentes ligas de aço, você pode evitar quedas catastróficas de carga. Ao dominar esses princípios básicos, você pode transformar um fluxo de trabalho perigoso e trabalhoso em um processo simplificado e automatizado. Exploraremos como esses dispositivos poderosos funcionam sob condições industriais extremas. Você aprenderá a avaliar especificações técnicas, mitigar riscos ambientais e escolher com confiança a tecnologia de manuseio magnético certa para suas instalações.
Os eletroímãs de elevação industrial dependem de corrente contínua (CC) que flui através de bobinas internas de cobre/alumínio para gerar um fluxo magnético profundo, exigindo energia contínua para manter a retenção.
Os ímãs eletropermanentes (EPM) oferecem uma alternativa ao usar eletricidade apenas para alternar o estado magnético, fornecendo falhas intrínsecas durante perdas de energia.
A Carga de Trabalho Segura (SWL) não é absoluta; a capacidade de elevação é fortemente determinada pela espessura do material, condições da superfície (entreferros) e temperaturas operacionais.
A conformidade com estruturas de segurança (por exemplo, HSE, OSHA) exige sistemas de proteção contra falhas integrados, fatores de segurança variáveis (normalmente 2:1 a 3:1) e testes de carga rigorosos.
Para apreciar plenamente o levantamento magnético industrial, devemos olhar para dentro da carcaça resistente. O projeto estrutural dessas unidades prioriza extrema durabilidade e força magnética concentrada. Um invólucro exterior robusto em aço protege os delicados componentes internos contra impactos brutais comuns em fundições e ferros-velhos. Mais importante ainda, este invólucro atua como uma parte crucial do circuito magnético, ajudando a canalizar o campo magnético para baixo em direção à carga útil.
A arquitetura interna consiste em vários componentes críticos funcionando em uníssono:
O invólucro externo de aço: fornece proteção contra alto impacto e serve como caminho primário de retorno do fluxo magnético.
As bobinas de fio: Bobinas de cobre ou alumínio bem enroladas ficam dentro da caixa. O cobre oferece condutividade elétrica superior, enquanto o alumínio reduz o peso total do ímã.
O Núcleo Central de Aço: Este pólo central sólido atua como o ponto de emissão primário do campo magnético.
O Composto de Isolamento e Envasamento: Resinas de nível industrial encapsulam as bobinas, evitando a entrada de umidade e protegendo contra choques mecânicos.
Quando o sistema de controle aplica corrente contínua (CC) às bobinas internas, a eletricidade flui em um padrão circular. Este movimento cria um campo magnético massivo e altamente concentrado. A intensidade deste campo depende diretamente do número de voltas da bobina e da amperagem da corrente. Ao contrário dos ímãs permanentes simples, um pesado eletroímã de levantamento projeta uma força altamente direcional. O sistema concentra o fluxo magnético diretamente na carga ferromagnética.
A mágica acontece quando a carga de aço interage com o ímã. A própria carga se torna a ponte final do sistema. Completa o circuito magnético entre o pólo central e o invólucro externo. Neste momento, o bloco de aço ou sucata se transforma literalmente em uma extensão do próprio ímã. Projetamos unidades industriais para penetração profunda do fluxo, em vez de mera adesão no nível da superfície. A penetração profunda garante que o campo magnético agarre toda a espessura de uma placa de aço espessa. Se o sistema apenas agarrasse a superfície, o peso subjacente de um bloco maciço poderia causar a ruptura da integridade estrutural do próprio aço durante um levantamento.

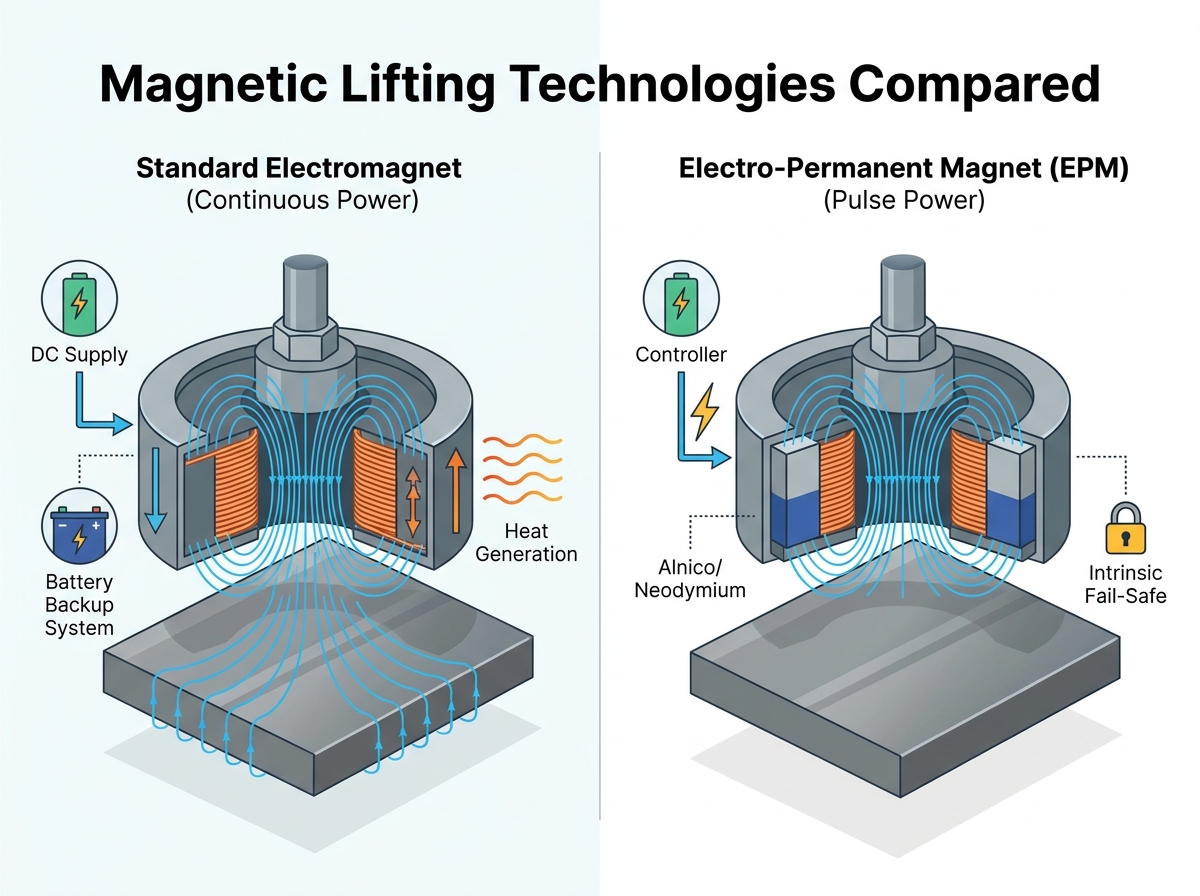

Escolher entre modelos elétricos padrão e modelos eletropermanentes (EPM) representa uma decisão crítica de engenharia. Estas duas tecnologias abordam o processo de elevação a partir de paradigmas mecânicos completamente diferentes. Compreender as diferenças de potência operacional ajudará você a adequar o equipamento às demandas específicas da sua linha de produção.
Uma unidade padrão requer corrente elétrica contínua para manter sua retenção magnética. Enquanto a carga estiver suspensa no ar, a eletricidade deverá fluir através das bobinas. Esta operação contínua gera calor significativo durante ciclos de trabalho elevados. À medida que as bobinas de cobre ou alumínio aquecem, a sua resistência eléctrica aumenta. O aumento da resistência faz com que a corrente caia, o que reduz temporariamente a capacidade geral de elevação. Os engenheiros chamam esse fenômeno de degradação térmica. Os operadores devem monitorar cuidadosamente os ciclos de trabalho para evitar o acúmulo excessivo de calor.
Por outro lado, um ímã eletropermanente (EPM) opera usando pulsos elétricos breves e intensos que duram apenas milissegundos. Dentro de um EPM, você encontrará conjuntos duplos de ímãs permanentes – geralmente uma combinação de ímãs estáveis de neodímio e alnico comutáveis. O pulso elétrico simplesmente inverte a polaridade dos ímãs de Alnico. Quando as polaridades se alinham, o campo magnético se projeta para fora da carga. Quando se opõem, o campo fica inteiramente contido no invólucro de aço, liberando a carga. Um EPM requer energia zero durante a elevação real. Permanece completamente fresco, eliminando completamente a degradação térmica.
Essa diferença de poder influencia fortemente os protocolos à prova de falhas. Os eletroímãs padrão requerem absolutamente sistemas robustos de bateria reserva. Se a energia da instalação principal for cortada, a bateria deverá assumir instantaneamente o controle para evitar uma queda catastrófica de carga. EPMs possuem segurança mecânica intrínseca. Como eles dependem de material magnético permanente durante a elevação, uma falha total de energia não afeta a retenção. A carga permanece firmemente fixada até que a energia retorne e o operador desligue intencionalmente a unidade.
Recurso | Eletroímã Padrão | Ímã eletropermanente (EPM) |
|---|---|---|
Requisito de energia | Potência contínua durante a elevação | Pulso de milissegundos apenas para ligar/desligar |
Geração de Calor | Alto (suscetível à degradação térmica) | Nenhum (permanece frio durante elevações contínuas) |
Mecanismo à prova de falhas | Requer sistemas externos de backup de bateria | Segurança intrínseca (mantém a carga durante falha de energia) |
Aplicativos primários | Classificação de sucata, manuseio de materiais a granel | Automação de precisão, atendimento de máquinas |
Os modelos padrão geralmente oferecem uma solução mais econômica para triagem contínua e agressiva em pátios de sucata, onde os materiais estão soltos e irregulares. Os EPMs se destacam em ambientes de alta precisão. Você os preferirá para atendimento de máquinas CNC, mesas de corte automatizadas e situações que exigem operação ultrassegura e de baixo calor.
Levantar um bloco de aço compacto e denso apresenta um desafio de engenharia relativamente simples. No entanto, a movimentação de materiais superdimensionados introduz dinâmicas físicas complexas. Ao manusear cargas extremas, como uma placa de aço flexível de 30 metros usada na construção naval, um único ímã grande irá inevitavelmente falhar. Longas placas de aço cedem sob o próprio peso nas extremidades sem suporte. Essa inclinação cria um perigoso “efeito de descascamento”. O aço dobrado atua como uma alavanca, quebrando gradualmente o circuito magnético das bordas para dentro até que toda a carga se solte.
Para evitar a deflexão e o descascamento do material, os engenheiros utilizam feixes espalhadores multiímãs. Um feixe espalhador distribui a força de elevação por vários módulos magnéticos menores colocados estrategicamente ao longo do comprimento da carga. Esta configuração mantém a placa de aço perfeitamente rígida e horizontal. Os ímãs sincronizados atuam como um conjunto unificado, distribuindo com segurança a enorme tonelagem.
A integração adequada do guindaste e da talha determina o quão perfeitamente o seu sistema magnético funciona dentro de uma instalação maior. Os operadores geralmente controlam os sistemas elétricos para um eletroímã de elevação diretamente da cabine do guindaste de pórtico ou de um transmissor sem fio na caixa de barriga. Para ambientes altamente automatizados, os engenheiros integram o painel de controle do ímã diretamente nos controladores lógicos programáveis (CLPs) dos braços robóticos. Esta integração permite que a linha de produção energize e desenergize automaticamente os módulos de elevação com base no feedback do sensor, removendo completamente os operadores humanos da zona de perigo.
As considerações do ciclo de trabalho desempenham um papel importante na integração do guindaste. Os fabricantes avaliam os eletroímãs com base no tempo máximo de operação em uma janela de 10 minutos. Por exemplo, um ciclo de trabalho de 50% significa que o ímã pode permanecer energizado por 5 minutos, seguido por um período de resfriamento obrigatório de 5 minutos. A operação contínua em linhas de produção automatizadas e movimentadas exige a correspondência entre o ciclo de trabalho nominal do equipamento e o rendimento da instalação. Empurrar um ímã com ciclo de trabalho de 50% para funcionar 80% do tempo causará superaquecimento grave. O superaquecimento leva à perda catastrófica de fluxo, tornando o equipamento inseguro e sujeito a quedas inesperadas de cargas.
A elevação industrial envolve inerentemente um risco imenso. Os órgãos reguladores veem os dispositivos de elevação magnética através de lentes de segurança rigorosas. Estruturas estabelecidas por organizações como HSE (Health and Safety Executive) e OSHA exigem protocolos operacionais rigorosos. A diretiva mais crítica envolve zonas de lançamento. Os operadores devem limpar fisicamente a área abaixo e adjacente ao caminho de elevação. Nenhum funcionário deve jamais andar sob uma carga suspensa magneticamente, independentemente das proteções contra falhas instaladas. A separação dos seres humanos da zona de lançamento constitui a estratégia definitiva de mitigação de riscos.
Compreender a carga de trabalho segura (SWL) publicada do seu equipamento é apenas o primeiro passo. Você deve reduzir ativamente essa capacidade com base nas duras realidades ambientais. Os testes de fábrica ocorrem em perfeitas condições, usando aço de baixo carbono usinado, plano e espesso. Sua instalação provavelmente lida com materiais imperfeitos.
Entreferros: Qualquer espaço não magnético entre a face do ímã e o aço reduz drasticamente a força de retenção. Ferrugem, carepa de laminação, tinta industrial pesada e texturas de superfície irregulares criam pequenas lacunas de ar. Mesmo um entreferro de 1 mm pode degradar exponencialmente a penetração magnética, reduzindo a capacidade de elevação em até 50%.
Composição do material: O fluxo magnético adora aço com baixo teor de carbono. Atinge 100% de sua capacidade nominal nesses materiais. Aços de alta liga, ferro fundido e materiais com alto teor de níquel resistem às linhas de força magnéticas. Levantar ferro fundido geralmente requer a redução da capacidade do ímã em quase metade.
Limitações de espessura: Os campos magnéticos requerem espaço físico dentro do metal para completar seu circuito. Se você tentar levantar uma folha de metal fina que fique abaixo da espessura mínima especificada do ímã, o fluxo “vai sangrar” através do material. O campo não consegue saturar completamente o aço fino, resultando numa fixação perigosamente fraca.
Para combater essas variáveis, os fabricantes incorporam fatores de segurança diretamente no equipamento. Os fatores de segurança industrial padrão geralmente variam de 2:1 a 3:1. Um limite de separação de 3:1 significa que um íman classificado para levantar 2.000 kg requer, na verdade, 6.000 kg de força bruta para separá-lo de um bloco de aço ideal. Você nunca deve tratar essas margens de engenharia como capacidade operacional. Eles existem apenas para absorver as variáveis imprevisíveis de entreferros, pequenas impurezas materiais e choques dinâmicos repentinos provenientes dos movimentos do guindaste.
A aquisição do sistema de elevação magnética ideal exige uma avaliação sistemática do seu ambiente de produção exclusivo. As suposições inevitavelmente levam a uma perigosa subespecificação ou a um excesso de engenharia desperdiçada. Você deve definir os parâmetros precisos do seu fluxo de trabalho antes de falar com o fabricante.
Comece com um perfil de carga útil abrangente. Você precisa de pontos de dados exatos para avaliação do fornecedor. Determine o peso máximo absoluto que você pretende levantar. Tão importante quanto, defina a espessura mínima dos materiais que você manuseia, já que folhas finas determinam designs específicos de postes. Meça o comprimento e a largura máximos de suas cargas para determinar se você precisa de ímãs únicos ou feixes espalhadores multimódulos. Por fim, catalogue os tipos de materiais específicos que você processa. Uma mistura de aço carbono e ferro fundido alterará drasticamente os requisitos do seu equipamento.
Em seguida, conduza uma avaliação ambiental completa do seu espaço de trabalho. Os ímãs se comportam de maneira diferente dependendo do ambiente. As altas temperaturas ambientes afetam severamente a capacidade de elevação. Quando o aço atinge a temperatura Curie, ele perde todas as propriedades magnéticas. Mesmo o calor moderadamente alto degrada a eficiência da bobina interna. Se você opera em uma instalação de fundição ou forjamento, você precisa de modelos especializados para altas temperaturas com blindagens térmicas e classes de isolamento avançadas. As partículas transportadas pelo ar representam outra ameaça. As operações de mineração e sucata produzem poeira abrasiva que pode desgastar as sapatas padrão. Por último, avalie a estabilidade da sua rede elétrica. Quedas frequentes de tensão comprometerão as unidades elétricas padrão, tornando os EPMs uma alternativa muito mais segura em áreas com eletricidade não confiável.
Seguir em frente requer uma abordagem metódica. É altamente recomendável realizar testes de materiais no local. Envie amostras de sucata de suas cargas mais difíceis ao fabricante para testes físicos de remoção. Consulte diretamente as equipes de engenharia para projetar conjuntos de feixes espalhadores personalizados, adaptados especificamente para suas cargas longas ou complicadas. A especificação adequada leva tempo, mas garante uma solução de elevação perfeitamente adaptada às suas exigências industriais.
A mudança industrial do equipamento mecânico tradicional para a elevação magnética avançada representa um enorme salto na eficiência operacional. Ao eliminar correntes pesadas, eslingas e ganchos manuais, as instalações podem acelerar drasticamente os ciclos de manuseio de materiais e, ao mesmo tempo, reduzir significativamente a fadiga do operador. Como exploramos, um eletroímã de elevação depende de uma física interna intrincada, transformando a energia elétrica em uma força de retenção concentrada capaz de mover cargas massivas.
No entanto, uma implantação bem-sucedida depende inteiramente da combinação da tecnologia específica com o perfil exato do seu material. Os eletroímãs padrão fornecem energia bruta e contínua para manuseio a granel, enquanto os ímãs eletropermanentes oferecem segurança e precisão intrínsecas para processos automatizados. Você deve levar em consideração continuamente a espessura do material, as lacunas de ar na superfície e os riscos ambientais exclusivos do seu espaço de trabalho para manter a verdadeira conformidade com a segurança.
Dê o próximo passo na modernização de suas instalações. Documente cuidadosamente seus perfis exatos de carga, condições de temperatura e capacidades de energia. Use esses dados para iniciar uma consulta de engenharia qualificada, garantindo a seleção de um sistema de manuseio magnético que garanta segurança, confiabilidade e desempenho industrial máximo.
R: Um ímã de elevação elétrico padrão deixa cair sua carga imediatamente, a menos que esteja equipado com um sistema de bateria reserva integrado. Esses backups normalmente fornecem 15 a 20 minutos de energia de emergência para baixar o material com segurança. Por outro lado, um ímã eletropermanente (EPM) apresenta uma proteção intrínseca contra falhas. Ele usa material magnético permanente para segurar a carga e não requer eletricidade durante a elevação. As falhas de energia não afetam os EPMs.
R: Sim, eles absolutamente podem. Os engenheiros personalizam as sapatas polares do ímã para combinar perfeitamente com o contorno da carga. Para manusear tubos, aço estrutural ou materiais em bobina, os fabricantes projetam perfis especializados em blocos em V ou postes escalonados. Esses formatos personalizados maximizam o contato com a superfície, eliminando lacunas de ar perigosas e garantindo uma aderência magnética firme em itens irregulares.
R: O alto calor degrada o desempenho magnético de duas maneiras. Primeiro, os materiais quentes aproximam-se do seu ponto Curie, perdendo fisicamente as suas propriedades ferromagnéticas. Em segundo lugar, o calor aumenta a resistência eléctrica dentro das bobinas internas do íman, reduzindo temporariamente a potência de elevação. As fundições que levantam tarugos quentes exigem ímãs de alta temperatura especialmente projetados, com placas defletoras térmicas e isolamento interno de resina de alta qualidade.
R: Vários fatores causam esse problema. O culpado mais comum são as lacunas de ar criadas por ferrugem espessa, carepa de laminação ou superfícies irregulares. Espessura insuficiente do material também causa problemas; se o aço for muito fino, o fluxo magnético vazará em vez de se agarrar. Além disso, verifique sua tensão de entrada. A baixa fonte de alimentação reduz diretamente a corrente que flui pelas bobinas, enfraquecendo o campo magnético.
