O manuseio de materiais industriais pesados muitas vezes sofre com graves gargalos e atrasos operacionais. As instalações que movimentam placas de aço, sucata ou bobinas pesadas historicamente dependem de equipamentos mecânicos lentos e trabalhosos. Os trabalhadores usam eslingas, correntes e ganchos para proteger as cargas. Esses métodos mais antigos introduzem riscos de segurança significativos e muitas vezes causam danos indesejáveis à superfície dos materiais acabados. As operações modernas exigem uma alternativa mais rápida e segura para manter o rendimento ideal.
Um eletroímã de elevação resolve esse problema, substituindo acessórios mecânicos pesados por força magnética direta e controlável. Essa atualização permite o manuseio de materiais rápido, automatizado e controlado remotamente em toda a sua instalação.
Neste artigo, você aprenderá os mecanismos físicos que impulsionam a tecnologia de elevação eletromagnética. Avaliaremos objetivamente suas aplicações industriais, vantagens e limitações operacionais. Por fim, fornecemos uma estrutura prática para ajudá-lo a especificar o equipamento certo com base na geometria da carga, nos padrões de conformidade e nos requisitos específicos da sua instalação.
Os eletroímãs de elevação dependem de uma corrente elétrica direta que passa por um fio enrolado em torno de um núcleo ferroso para gerar um campo magnético temporário e controlável.
Ao contrário dos ímãs permanentes, os eletroímãs permitem que os operadores ajustem a força magnética, tornando-os ideais para manusear cargas variadas ou descartar quantidades específicas de sucata/placas.
A seleção do eletroímã de elevação correto requer o cálculo da Carga de Trabalho Segura (SWL) em relação a variáveis como espessura do material, condição da superfície (entreferro) e temperatura operacional.
A conformidade com a segurança (por exemplo, ASME B30.20) exige a inclusão de sistemas de backup de bateria para evitar quedas catastróficas de carga durante falhas repentinas de energia.

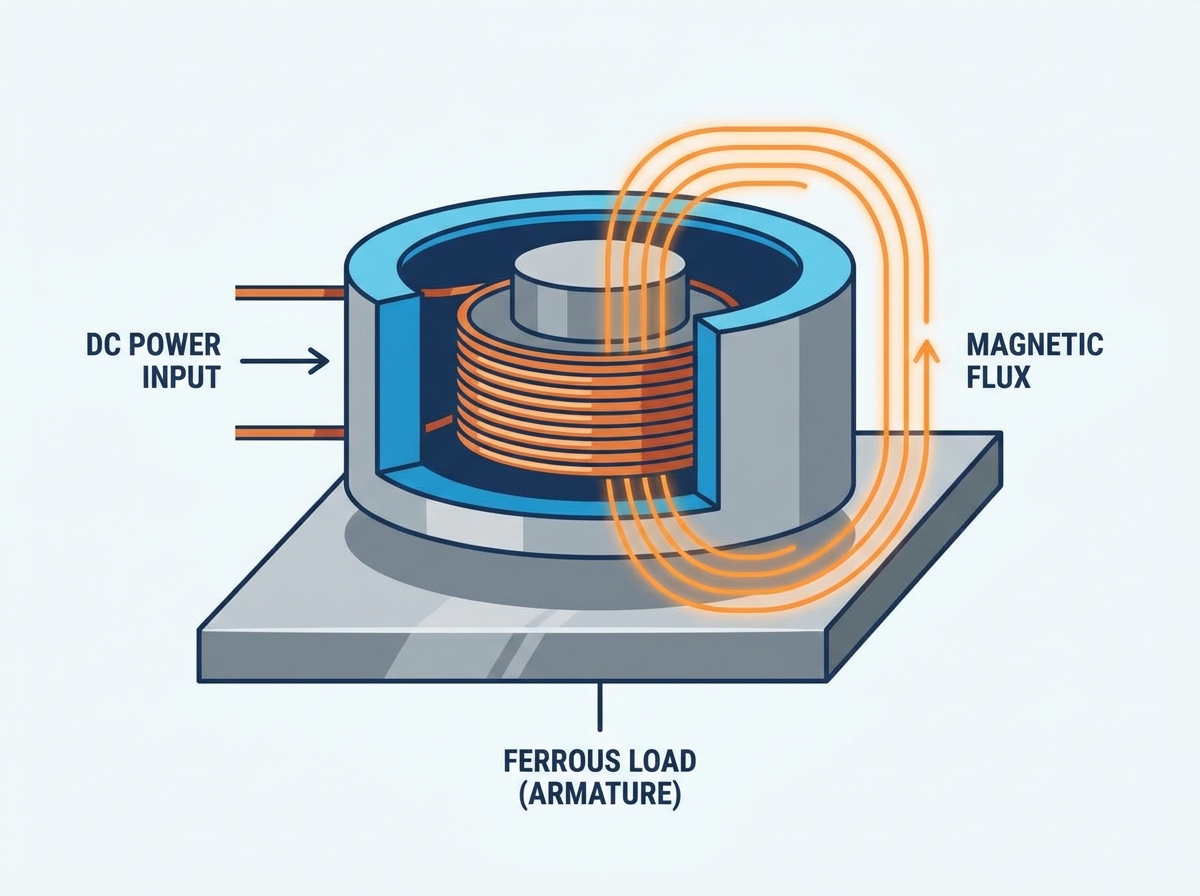

O eletromagnetismo depende de uma relação fundamental entre eletricidade e magnetismo. A corrente contínua (CC) flui através de bobinas condutoras feitas de cobre ou alumínio. Este fluxo elétrico cria um campo magnético altamente concentrado. Os fabricantes enrolam essas bobinas condutoras firmemente em torno de um núcleo ferroso. Uma caixa de aço de baixo carbono e resistente envolve os componentes internos. O aço de baixo carbono apresenta excelente permeabilidade magnética. Ele canaliza e direciona efetivamente o fluxo magnético para baixo em direção ao material que você deseja levantar. A força deste fluxo depende diretamente do número de voltas da bobina e da quantidade de corrente aplicada.
Um campo magnético procura naturalmente um circuito fechado. O dispositivo de elevação atua como fonte deste campo magnético. No entanto, o sistema permanece incompleto até entrar em contato com um objeto ferroso. Sua carga de aço serve como armadura nesta equação física. Quando o ímã toca o aço, o material fecha o circuito magnético. O fluxo magnético viaja do pólo norte do dispositivo, através da carga de aço, e volta ao pólo sul. Esta conclusão contínua do circuito gera a enorme força de retenção necessária para elevadores industriais pesados.
Um grande benefício operacional desta tecnologia é o controle absoluto sobre a força de retenção. O sistema responde instantaneamente às entradas do operador.
Energização: A aplicação de energia elétrica força instantaneamente a corrente através das bobinas. Isto cria uma ligação imediata e rígida entre o dispositivo e a carga.
Desenergização: O corte da energia elétrica interrompe o campo magnético primário.
Pulso reverso: Simplesmente cortar a energia raramente é suficiente para uma queda limpa. Os materiais ferrosos muitas vezes retêm magnetismo residual, fazendo com que pequenos pedaços de sucata grudem. Os controladores aplicam uma breve corrente elétrica reversa para neutralizar esse magnetismo residual. Este pulso reverso garante uma liberação nítida e limpa da carga todas as vezes.
Os gerentes de instalações devem escolher entre três tecnologias magnéticas primárias. Cada sistema utiliza mecânica interna exclusiva, adequada para ambientes operacionais específicos.
Esses dispositivos usam blocos de materiais de terras raras de alta energia, como o neodímio. Eles não requerem alimentação elétrica externa. Os operadores engatam e desengatam o campo magnético manualmente usando uma alavanca mecânica. Esta alavanca gira fisicamente os blocos magnéticos internos para alinhar ou desalinhar o caminho do fluxo. Eles funcionam excepcionalmente bem para cargas menores e uniformes em oficinas mecânicas. No entanto, falta-lhes a escalabilidade necessária para içamentos massivos de várias toneladas.
Conforme detalhado acima, essas unidades requerem uma fonte contínua de energia elétrica para funcionar. Eles se destacam em ambientes que exigem tempos de ciclo rápidos e força variável. Você normalmente os encontrará em pátios de sucata de alta frequência, siderúrgicas pesadas e linhas de produção automatizadas. Os operadores podem ajustar facilmente a tensão de entrada para coletar quantidades específicas de material, oferecendo versatilidade incomparável.
EPMs combinam ambas as tecnologias. Eles usam um breve pulso de eletricidade para mudar o estado magnético dos ímãs permanentes internos. Uma vez ativados, eles não requerem energia contínua para segurar a carga com segurança. Esta alternativa moderna prioriza a segurança porque as cargas nunca cairão durante uma falha de energia. Eles também oferecem excelente eficiência energética.
Tipo de tecnologia | Mecanismo Central | Requisito de energia | Caso de uso ideal |
|---|---|---|---|
Permanente | Blocos de terras raras, alavanca manual | Nenhum | Pequenas lojas, placas uniformes |
Eletroímã | Bobinas, corrente contínua DC | Contínuo | Pátios de sucata, necessidades de capacidade variável |
Eletropermanente | Pulso elétrico muda a polaridade | Apenas pulso breve | Ambientes automatizados de alta segurança |
A mudança para a elevação magnética produz melhorias imediatas no chão de fábrica. Os benefícios operacionais giram principalmente em torno de velocidade, segurança e pegada física.
Velocidade de rendimento: você elimina totalmente o lançamento, o encadeamento e o bloqueio manuais. Os operadores de guindaste desfrutam de recursos instantâneos de fixação e desmontagem diretamente da cabine. Isto reduz drasticamente os tempos de ciclo.
Integridade da carga: Os grampos mecânicos frequentemente arrancam ou dobram os materiais. Um campo magnético distribui a força de sustentação uniformemente pela superfície. Isto evita danos localizados em chapas de aço finas ou componentes metálicos de alto acabamento.
Eficiência de espaço: O equipamento tradicional requer amplo espaço nas laterais da carga para que os trabalhadores prendam os ganchos. Os ímãs engatam puramente na superfície superior. Essa capacidade de folga zero permite empilhar materiais de maneira compacta, maximizando o espaço físico.
Apesar da sua eficiência, estes sistemas apresentam limitações físicas específicas. Você deve levar em conta essas restrições durante a fase de engenharia.
Dependência de energia: Um requisito elétrico contínuo apresenta um perigo grave. Uma falha repentina na rede interrompe o campo magnético instantaneamente. Sem uma engenharia à prova de falhas, a carga cairá. Os gerentes de instalações devem instalar sistemas de backup.
Degradação térmica: A operação contínua cria um calor interno significativo na bobina. Ciclos de trabalho elevados fazem com que a resistência elétrica nas bobinas aumente. Isto reduz temporariamente a capacidade geral de elevação magnética. Você deve especificar a classificação correta do ciclo de trabalho para evitar superaquecimento.
Restrições de materiais: A tecnologia funciona apenas em metais ferromagnéticos. A eficácia cai significativamente ao manusear ligas especializadas ou aços com alto teor de carbono. Além disso, as barreiras superficiais impedem fortemente o desempenho.
A compra de um industrial eletroímã de elevação requer uma avaliação matemática cuidadosa. Você não pode simplesmente combinar o peso total da sua carga com a capacidade nominal máxima indicada em um folheto.
A espessura do material determina diretamente a capacidade real de elevação devido a um fenômeno chamado saturação magnética. O fluxo magnético precisa de massa física de metal suficiente para viajar. Placas de aço finas simplesmente não conseguem absorver todo o fluxo magnético gerado por uma unidade poderosa. Se você colocar um ímã resistente em um pedaço de chapa metálica de 1/8 de polegada, o fluxo vazará inteiramente através do metal para o ar abaixo. Isto reduz drasticamente a força de retenção real em comparação com a capacidade nominal do fabricante. Você deve combinar a geometria do pólo do ímã com a espessura mínima de suas cargas.
A força magnética degrada exponencialmente à medida que a distância entre a face do ímã e a carga de aço aumenta. Chamamos essa distância de “entreferro”. Em ambientes industriais, os entreferros raramente consistem em ar vazio real. Ferrugem, carepa de laminação, tinta espessa, sujeira e superfícies irregulares atuam como lacunas de ar. Uma simples camada de ferrugem áspera pode afastar o ímã alguns milímetros do aço puro. Esta pequena separação pode reduzir a força de retenção magnética em mais de cinquenta por cento. Sempre avalie as piores condições de superfície ao especificar o tamanho do equipamento.
Você deve calcular o ciclo de trabalho necessário com base no rendimento da instalação. O ciclo de trabalho representa a porcentagem de tempo que um ímã fica energizado durante um período específico. As classificações típicas incluem ciclos de trabalho de 50% ou 75%. Empurrar um ímã de 50% para funcionar continuamente fará com que ele superaqueça e deixe cair cargas.
O calor ambiente também desempenha um papel importante. O manuseio de tarugos quentes em uma fundição introduz estresse térmico externo severo. As bobinas padrão quebram nessas condições. Ambientes de alta temperatura exigem isolamento interno especializado, bobinas de alumínio anodizado e caixas de dissipação de calor personalizadas.
A infraestrutura do seu guindaste deve suportar o novo equipamento. Avalie a tensão CC necessária. A maioria das unidades industriais opera com 230 Vcc. Você precisará de painéis de controle e retificadores dedicados para converter a alimentação de linha CA padrão em CC estável. Além disso, avalie a compatibilidade da eletrificação do seu guindaste. Você provavelmente precisará de enroladores de cabos resistentes ou geradores auxiliares montados diretamente na ponte rolante para gerenciar o fornecimento de energia sem problemas.
As organizações de segurança industrial regulam rigorosamente os dispositivos de elevação abaixo do gancho. Na América do Norte, a norma ASME B30.20 determina segurança operacional, inspeção e manutenção para elevadores magnéticos. Enquanto isso, o padrão ASME BTH-1 rege os critérios de projeto estrutural e mecânico. A conformidade com essas estruturas garante que seu equipamento lide com forças industriais dinâmicas com segurança.
Os fabricantes determinam a força máxima de ruptura de um ímã em perfeitas condições de laboratório. Eles usam uma peça grossa, plana e usinada de aço com baixo teor de carbono. As condições do mundo real nunca correspondem às do laboratório. Portanto, os padrões de segurança exigem um fator de separação rigoroso. Para levantamento magnético industrial, você deve respeitar uma margem de segurança de 2:1 ou 3:1. Se a sua carga de pior caso pesa 5.000 libras, você precisa de uma unidade testada para uma força de ruptura mínima de 10.000 a 15.000 libras.
As falhas de energia apresentam o maior risco na elevação eletromagnética. A conformidade com a segurança exige a integração de arquiteturas à prova de falhas. Você deve emparelhar unidades de alimentação contínua com fontes de alimentação ininterrupta (UPS) e bancos robustos de bateria reserva. Esses sistemas detectam instantaneamente quedas de tensão e passam para a alimentação da bateria. O sistema deve suportar a carga nominal máxima por um período especificado – normalmente de 15 a 20 minutos. Esta janela fornece aos operadores tempo suficiente para limpar a área abaixo e baixar a carga manualmente com segurança.
As proteções contra falhas de hardware não significam nada sem rotinas de manutenção adequadas. Os operadores necessitam de treinamento específico sobre alinhamento do centro de gravidade e reconhecimento de lacunas de ar inseguras. As equipes de manutenção devem realizar testes de rotina de força de adesão magnética. Eles devem monitorar consistentemente a integridade dos cabos, os retificadores do painel de controle e a resistência interna do isolamento. As inspeções proativas garantem confiabilidade a longo prazo e evitam quedas catastróficas.
Um eletroímã de elevação faz a transição eficaz do manuseio de materiais de um gargalo manual e perigoso para um processo automatizado e de alta velocidade. No entanto, esta transformação só é bem-sucedida quando os gestores das instalações respeitam as estritas limitações físicas do fluxo magnético. Os compradores devem avaliar cuidadosamente sua necessidade de controle variável em relação à capacidade de suas instalações de suportar alimentações contínuas de energia e sistemas de segurança de backup obrigatórios.
Seu próximo passo deve envolver a consulta direta com um engenheiro de aplicação especializado. Eles conduzirão uma análise de carga abrangente cobrindo tipo de material, espessura e piores condições de superfície. Armado com esses dados, você pode solicitar orçamentos específicos com segurança para os formatos exatos que você precisa, quer isso signifique ímãs circulares de sucata, levantadores de tarugos retangulares ou feixes espalhadores multimagnéticos complexos.
R: As capacidades variam de algumas centenas de libras a mais de 100 toneladas. No entanto, a capacidade real é estritamente ditada pela espessura do material, entreferros e pela liga específica que está sendo levantada. Um ímã classificado para 10 toneladas só pode levantar com segurança 2 toneladas de aço fino e enferrujado.
R: Sem um sistema de backup, o campo magnético se dissipa instantaneamente e a carga cai. As unidades industriais devem ser emparelhadas com sistemas automatizados de bateria reserva para reter a carga com segurança até que a energia seja restaurada ou ela possa ser baixada manualmente.
R: Sim, mas os eletroímãs padrão perdem eficiência à medida que a temperatura do material se aproxima do ponto Curie. Eletroímãs especializados de alta temperatura são necessários para manusear materiais que excedam 100°C (212°F), como aço recém-laminado.
R: A capacidade nominal do fabricante pressupõe um bloco de teste de aço limpo, plano e com baixo teor de carbono, espesso o suficiente para absorver todo o fluxo magnético. Condições do mundo real – como chapas finas, ferrugem, pintura, efeitos de dobramento/descascamento ou aço de alta liga – reduzem essa capacidade.
