O manuseio de materiais industriais requer equilíbrio entre produtividade operacional rápida e segurança absoluta. Quando você manuseia metais ferrosos pesados, as eslingas e braçadeiras tradicionais geralmente introduzem atrito indesejado. Eles também criam riscos graves de deslocamento de carga e exigem tempos de configuração prolongados. Um elevador magnético contorna essas restrições físicas perfeitamente. Ele utiliza campos magnéticos concentrados para engatar, levantar e liberar componentes de aço com segurança. Esta tecnologia elimina completamente configurações de aparelhamento complicadas.
Para gerentes de compras e engenheiros de segurança que avaliam soluções de elevação, compreender essas ferramentas é fundamental. Você deve compreender suas limitações operacionais específicas, pré-requisitos estruturais e limites de segurança. Exploraremos como esses sistemas funcionam e onde eles se enquadram em suas operações. Esse conhecimento permite que você faça um investimento em equipamentos defensável e altamente compatível.
Definição operacional: Um elevador magnético é um dispositivo de elevação sob o gancho que usa configurações magnéticas internas para manusear materiais ferromagnéticos sem danos à superfície.
Variações primárias: As soluções são categorizadas em ímãs permanentes, operados por bateria e eletropermanentes, cada um atendendo a perfis distintos de escalabilidade e dependência de energia.
Variáveis de Desempenho: A capacidade máxima de elevação não é estática; ele se degrada com base na espessura do material, acabamento superficial, entreferros e teor de carbono da carga.
Conformidade Imperativa: Os elevadores de nível industrial devem atender a rigorosas taxas de testes de segurança (normalmente um limite de separação de 3:1) e aderir aos padrões de elevação localizados (por exemplo, ASME B30.20).
Compreender a física interna por trás desses dispositivos garante operações diárias mais seguras. Os operadores muitas vezes acreditam erroneamente que essas ferramentas dependem de componentes eletrônicos complexos. Na realidade, os modelos mais comuns utilizam física mecânica simples e altamente confiável para proteger cargas massivas.

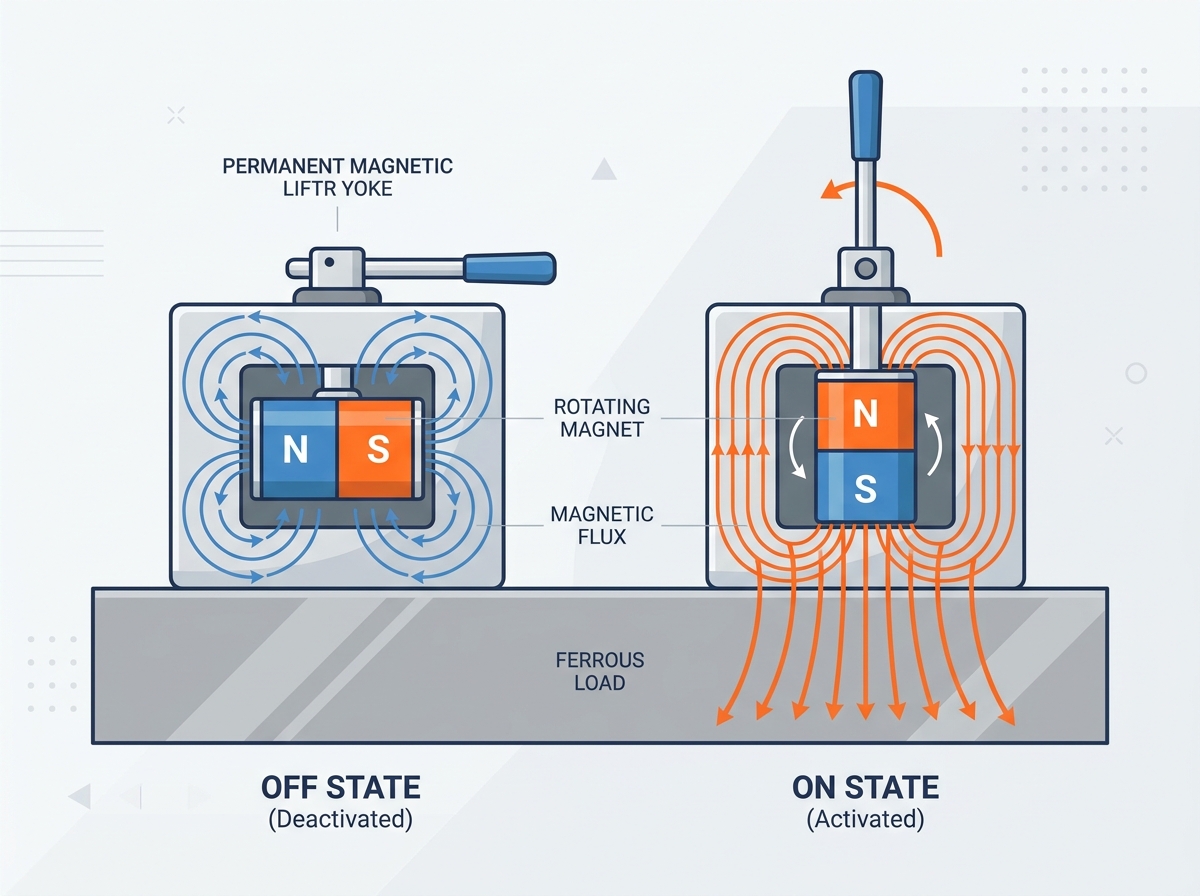

Um mecanismo interno impulsiona a capacidade de elevação destes dispositivos. Em uma configuração permanente padrão, girar a alça gira um ímã interno de neodímio (NdFeB). Esta rotação alinha o ímã interno diretamente contra os ímãs estacionários localizados dentro do invólucro externo. Este alinhamento conduz o fluxo magnético diretamente para baixo através da carga de aço. Você cria um circuito magnético fechado e robusto. O material de aço torna-se essencialmente uma parte temporária do dispositivo. Este circuito fechado gera a imensa força de retenção necessária para a elevação industrial.
As configurações permanentes oferecem benefícios de segurança incríveis no chão de fábrica. Eles não requerem eletricidade externa para sustentar a carga. Este design elimina o terrível risco de queda de materiais pesados durante uma queda repentina de energia nas instalações. Você pode confiar neles exclusivamente por meio de alinhamento mecânico. Uma vez fechado o circuito magnético, ele permanece bloqueado indefinidamente. Os operadores ficam tranquilos sabendo que a carga útil permanece segura, independentemente da estabilidade da rede. Esta confiabilidade mecânica os torna indispensáveis em ambientes propensos a interrupções elétricas.
Mecanismos de travamento mecânico evitam acidentes catastróficos. Os operadores utilizam um bloco de segurança dedicado localizado na alavanca de atuação. Este bloco fixa a alça no lugar durante a operação ativa. Impede fisicamente a desativação acidental no meio da elevação. Um trabalhador não pode bater acidentalmente na alavanca e liberar a carga útil. Desativar o dispositivo requer uma ação física deliberada e em várias etapas. O operador deve pressionar o botão de segurança enquanto puxa simultaneamente a alavanca pesada para trás. Este design garante intenção absoluta antes de eliminar o campo magnético.
A escolha da categoria correta impacta diretamente na sua eficiência operacional. Diferentes ambientes exigem perfis de potência e métodos de atuação específicos. Classificamos esses dispositivos em três famílias tecnológicas distintas principais.
Estas unidades representam a solução mais comum e acessível para aplicações industriais padrão. Eles dependem inteiramente de ímãs permanentes de terras raras.
Mecanismo: Os operadores os acionam manualmente por meio de uma alavanca mecânica.
Melhor para: Oficinas mecânicas padrão preferem essas ferramentas. Eles levantam facilmente placas planas individuais ou tubos de aço redondos de até 2.000–3.000 kg.
Limitação: O operador necessita de acesso físico direto para acionar a alavanca. Além disso, o esforço manual aumenta significativamente juntamente com a capacidade de elevação. Acionar uma unidade de 3.000 kg requer força física substancial.
Aplicações pesadas geralmente superam os ímãs permanentes manuais. Os eletroímãs intervêm para lidar com tarefas de elevação massivas, irregulares ou de alto volume.
Mecanismo: O dispositivo utiliza corrente elétrica direta para gerar um poderoso campo magnético temporário.
Melhor para: Pátios de sucata e linhas de produção automatizadas dependem muito deles. Eles são excelentes no levantamento em massa de materiais irregulares e soltos.
Fator de risco: Eles permanecem altamente vulneráveis à perda inesperada de energia. A operação segura requer backups de bateria robustos e mantidos constantemente. Você deve implementar rotinas de manutenção rigorosas para evitar quedas catastróficas no ar.
Esta categoria preenche a lacuna entre segurança manual e escalabilidade automatizada. Ele oferece os melhores recursos de ambas as tecnologias anteriores.
Mecanismo: A unidade utiliza um breve pulso elétrico para inverter a polaridade dos ímãs internos. Este pulso curto 'bloqueia' ou 'desbloqueia' efetivamente o campo magnético.
Valor comercial: Combina a segurança à prova de falhas de um ímã permanente. O dispositivo permanece ligado sem alimentação contínua. Simultaneamente, fornece escalabilidade de atuação eletrônica remota. Os operadores de guindaste podem prender e liberar cargas a uma distância segura dentro da cabine.
A transição dos métodos tradicionais de rigging transforma a dinâmica do chão de fábrica. Um elevador magnético resolve muitos desafios físicos inerentes às correntes e eslingas sintéticas. A compreensão desta comparação justifica o investimento de capital inicial.
O rigging tradicional exige um tempo de preparação significativo. Os trabalhadores devem bloquear pesadas placas de aço usando pés de cabra e espaçadores de madeira. Eles desperdiçam minutos valiosos manobrando correntes sob o material. Os ímãs eliminam completamente esse processo complicado. Eles exigem apenas um único ponto de contato na parte superior da sua carga. O operador abaixa o dispositivo, engata a alça e inicia a elevação imediatamente. Esse processo simplificado melhora drasticamente o rendimento operacional diário. As instalações muitas vezes duplicam a velocidade de movimentação de materiais após a implementação.
Superfícies de aço acabadas exigem um manuseio extremamente cuidadoso. As correntes causam arranhões graves durante o transporte. Eslingas sintéticas podem induzir flexão em chapas de aço largas e delicadas. Os grampos de placa manuais deixam marcas profundas nas bordas do material. As soluções magnéticas eliminam totalmente esses riscos. A face plana de aço do ímã distribui a força uniformemente. Não deixa arranhões, amassados ou esmagamentos nas bordas. Seus delicados componentes estruturais permanecem perfeitamente intactos durante a transferência. Esta preservação reduz significativamente os trabalhos de reparação pós-manuseio.
Os grampos manuais criam pontos de esmagamento altamente perigosos. Ajustar lingas de correntes pesadas freqüentemente causa esmagamento de dedos e ferimentos nas mãos. Os operadores devem colocar fisicamente o equipamento pesado em posição. Os ímãs reduzem o tempo de contato do operador próximo à carga real. Os trabalhadores guiam o dispositivo através do guindaste, acionam a alavanca uma vez e recuam. Eles mantêm as mãos longe de zonas perigosas de esmagamento. Este aumento da distância reduz significativamente as taxas de lesões no local de trabalho. A ergonomia melhorada também reduz a fadiga do operador a longo prazo.
Erros de aquisição acontecem frequentemente quando os compradores presumem que a “capacidade nominal” permanece estática. É altamente condicional. Você deve entender como as variáveis do mundo real reduzem a força de retenção efetiva. A prevenção de erros de aquisição requer uma análise cuidadosa dos seus perfis de materiais específicos.
Os ímãs exigem uma espessura mínima de aço específica. O metal deve absorver todo o fluxo magnético gerado pelo rotor interno. Levantar chapas excepcionalmente finas causa grave vazamento de fluxo. As linhas magnéticas passam direto pelo metal fino e escapam no ar. Este vazamento reduz significativamente a força de retenção. Um dispositivo classificado para 1.000 kg em aço grosso pode suportar apenas 200 kg em uma chapa fina. Consulte sempre as tabelas de redução de espessura do fabricante.
Superfícies limpas garantem o máximo envolvimento magnético. Ferrugem, carepa pesada, tinta espessa e superfícies irregulares criam lacunas de ar. O fluxo magnético luta para atravessar o ar livre. Mesmo uma pequena lacuna de 1 mm atua como uma barreira severa. Pode reduzir a capacidade de elevação em 50% ou mais. Os operadores devem varrer os detritos e garantir um contato ideal. Placa de aço diamantada com forte textura degradará severamente a aderência magnética.
Nem todo aço reage de forma idêntica aos campos magnéticos. O aço padrão de baixo carbono (suave) fornece o meio condutor perfeito. No entanto, o aço com alto teor de carbono retém substancialmente menos força magnética. O ferro fundido e os aços-liga também resistem ao magnetismo devido às suas estruturas metalúrgicas específicas. Se você manuseia rotineiramente componentes de ferro fundido, deverá aumentar a capacidade do seu ímã. Geralmente é necessário dobrar o tamanho nominal para manter forças de retenção seguras em materiais fundidos.
O levantamento de cargas cilíndricas, como tubos ou hastes sólidas, reduz a área geral de contato. A face plana do ímã toca apenas a tangente superior do cilindro. Fabricantes respeitáveis projetam uma ranhura em V na parte inferior do dispositivo para melhorar a aderência. Independentemente disso, eles sempre fornecem uma carga de trabalho segura (SWL) reduzida separada para materiais redondos. Essa classificação secundária geralmente fica em 30-50% da classificação de carga plana. Nunca use a classificação plana para calcular a segurança de elevação do tubo.
Resumo dos fatores de redução de capacidade
Variável | Condição Ideal (100% Capacidade) | Condição desclassificada (capacidade reduzida) | Perda de capacidade típica |
|---|---|---|---|
Espessura do material | Chapa de aço espessa (>20 mm) | Chapa metálica fina (<5 mm) | Redução de até 70% |
Espaço de ar na superfície | Superfície plana limpa e usinada | Ferrugem, tinta espessa ou detritos | Redução de 30% - 60% |
Grau de material | Aço macio com baixo teor de carbono | Aço de alto carbono ou ferro fundido | Redução de 20% - 50% |
Forma de carga | Aço de placa plana | Tubos ou hastes cilíndricas | Redução de 50% - 70% |
A implantação de equipamentos de elevação pesada apresenta graves riscos de responsabilidade. Você deve implementar estruturas de segurança rígidas para proteger sua força de trabalho. Ignorar esses padrões é um convite a acidentes catastróficos e multas regulatórias.
Os padrões da indústria exigem uma proteção de segurança rigorosa. Isto é conhecido como taxa de corte. A maioria das regiões exige uma proporção de segurança de 3:1. Algumas jurisdições rigorosas até determinam uma proporção de 3,5:1. Um dispositivo classificado para 1.000 kg de SWL deve exigir pelo menos 3.000 kg de força bruta de tração para se soltar com força sob condições de teste ideais. Esse enorme buffer evita falhas catastróficas durante pequenas oscilações de carga. Compensa forças dinâmicas inesperadas durante o deslocamento do guindaste.
A implementação segura requer treinamento obrigatório e documentado do operador. Os trabalhadores devem aprender a centralizar o dispositivo precisamente sobre o centro de gravidade da carga. A colocação descentralizada faz com que um lado da carga caia. Este ângulo de inclinação introduz forças de cisalhamento severas. Os ímãs resistem excelentemente às forças de tração direta, mas lidam mal com forças de cisalhamento. A derrubada causa um perigoso efeito de descamação. A centralização adequada evita riscos de descolamento por força total durante o transporte. Os operadores nunca devem ficar diretamente abaixo de uma carga suspensa magneticamente.
Você não pode simplesmente instalar esses dispositivos e esquecê-los. Você deve agendar testes de interrupção anuais. Técnicos profissionais realizam testes de tração para verificar se a taxa de corte permanece compatível. O mapeamento do campo magnético garante a integridade dos componentes internos. A inspeção visual diária da face de contato permanece crítica. Os operadores devem procurar amassados profundos, padrões de desgaste excessivo e alavancas de segurança danificadas. Sempre consulte padrões locais estabelecidos, como ASME B30.20 ou EN 13155, para obter diretrizes de conformidade. Documente cada inspeção cuidadosamente.
A seleção do equipamento correto de manuseio de materiais requer atenção rigorosa às variáveis físicas. Você deve ir além dos limites de peso simplistas. A implementação adequada garante um ambiente industrial mais seguro e altamente eficiente.
Lógica de seleção: Baseie sua seleção final de equipamento no material mais pesado, mais fino e mais áspero de sua instalação. Nunca dimensione uma ferramenta com base apenas na capacidade máxima de peso. Você deve levar em conta primeiro os fatores de redução de material.
Audite suas cargas: audite cuidadosamente seus perfis de carga atuais. Documente as dimensões específicas, classes de materiais e condições de superfície que você lida diariamente. Calcule as margens de segurança necessárias com base nestas realidades.
Teste antes de comprar: Solicite dados de demonstração ou períodos de teste de fornecedores certificados de equipamentos de rigging. Um teste físico garante que o dispositivo interaja de forma segura com seus materiais exclusivos.
Aplicar hábitos diários: exigir inspeções visuais diárias antes do turno. Certifique-se de que seus operadores limpem a face magnética antes de cada elevação para eliminar lacunas de ar perigosas.
R: Os elevadores permanentes e eletropermanentes não deixarão cair a carga. Eles não dependem de uma fonte de alimentação contínua para manter o campo magnético. Eles usam alinhamento mecânico para segurar o peso com segurança. No entanto, eletroímãs puros irão derrubar a carga imediatamente durante uma queda de energia, a menos que sejam equipados com um sistema de bateria reserva ativo e carregado.
R: Não. Esses dispositivos funcionam apenas em materiais ferromagnéticos como aço-carbono e ferro. O aço inoxidável austenítico, o alumínio, o latão e o cobre não possuem as propriedades magnéticas necessárias. Eles não podem ser levantados magneticamente em nenhuma circunstância.
R: É altamente desencorajado e muitas vezes extremamente perigoso. O campo magnético pode penetrar facilmente na folha superior. No entanto, geralmente não consegue proteger as folhas subjacentes com segurança. Esta falha faz com que as folhas inferiores deslizem ou caiam repentinamente. Este cenário perigoso é conhecido como efeito “peeling”.
R: As inspeções visuais devem ocorrer antes de cada turno. Os operadores devem verificar se há danos na superfície e a funcionalidade da alavanca. Inspeções documentadas e formais e testes de ruptura (testes de tração) devem ser realizados anualmente por um profissional qualificado. Este teste garante a conformidade com as diretrizes OSHA e ASME B30.20.
